So stellen Sie die SATA Air Vision 5000 ein

Vorbereitung der Atemschutzhaube

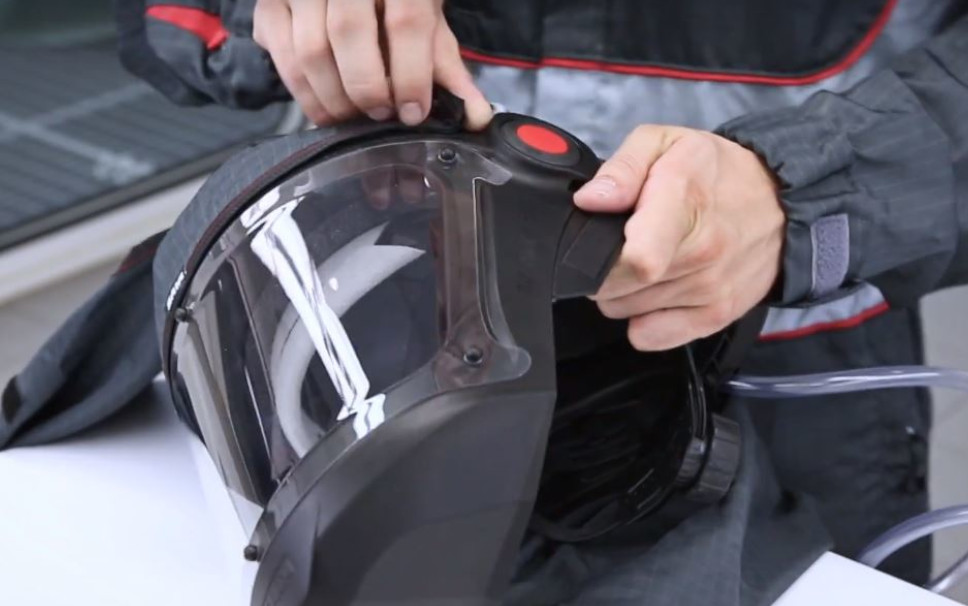

1. Nehmen Sie die Haube ab und öffnen Sie das Vorderteil.

2. Entfernen Sie den verstellbaren Hauptrahmen.

3. Passen Sie den Umfang und die Höhe des​Hauptrahmens ein.

4. Setzen Sie den Schalenrahmen wieder in die Hauptabdeckung

5. Die vorderen Befestigungslaschen können in zwei Positionen festgestellt und somit unterschiedlichen Kopfgrößen angepasst werden

6. Die rückwärtigen Befestigungslaschen haben zwei Reihen von Feststellpositionen und dienen der Ausrichtung des Winkels der Lüftungshaube.

7. Überprüfen Sie die Position der Atemschutzhaube für maximalen Komfort.

8. Montieren Sie die Haube wieder.

9. Ersetzen Sie bei Bedarf die CCS-Disc.

10. Setzen Sie den Diffusor mit den vier Stiften bei Bedarf in die dafür vorgesehenen Nuten ein.

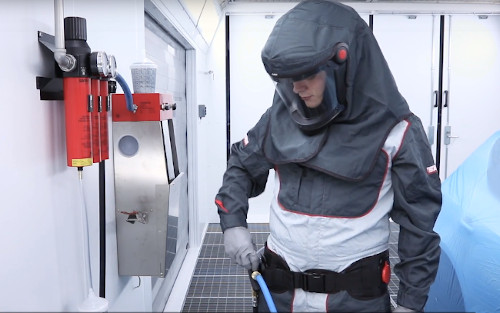

In der Kabine

1. Legen Sie Gürtel, Regler und Atemschutzhaube an
2. Korrigieren Sie die Druckeinstellung am Luftregler, wenn Sie eine Lackierpistole verwenden
3. Öffnen Sie den Mengenregler am Luftregler und an der Lackierpistole vollständig
4. Stellen Sie den Betriebsdruck des Filters mit komplett angezogener Pistolenentriegelung ein, bis das akustische Warnsignal der Atemmaske verstummt und der erforderliche Eingangsdruck für die Lackierpistole erreicht ist.
5. Der Luftvolumenstromregler am Luftregler ermöglicht die Einstellung des Luftstroms auf ein passendes Niveau.
6. Stellen Sie den endgültigen Eingangsdruck an der Lackierpistole ein.
